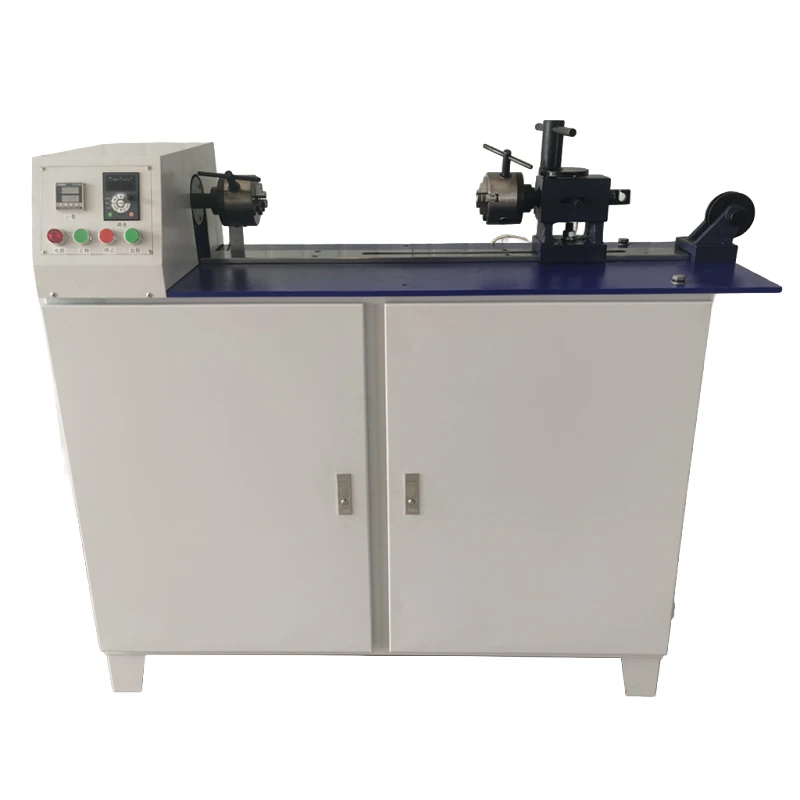

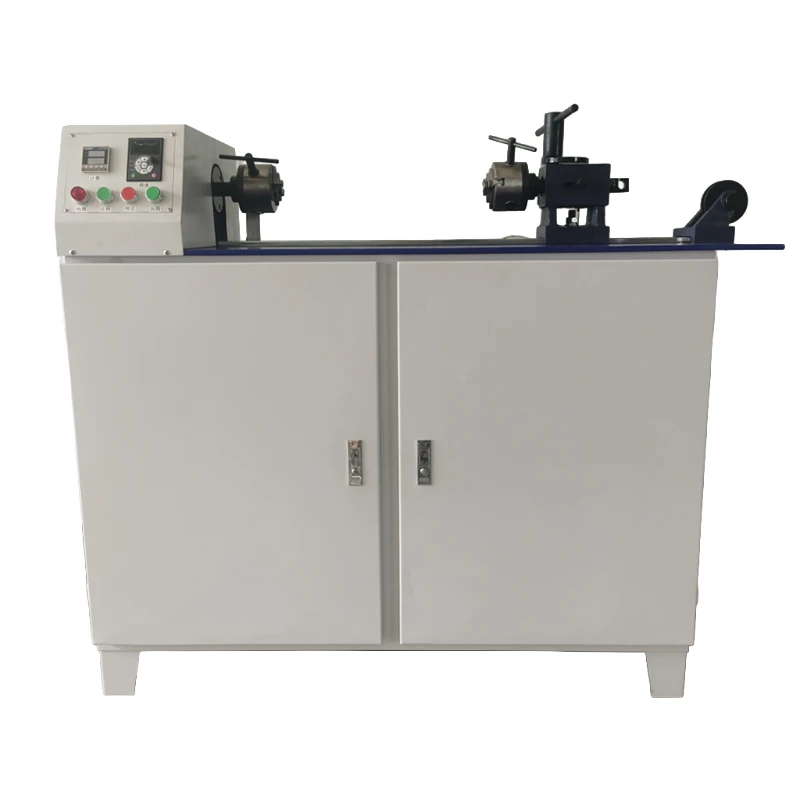

Traadi väändumise ja mähkimise testimismasin

Traadi väändumise ja mähkimise katseseade hindab metalltraadi plastilist{0}}deformatsiooni. Väändefunktsioon keerab kinnitatud proovikeha ümber selle pikitelje, samal ajal kui mähkimisfunktsioon kerib traadi ümber kindlaksmääratud torni, et paljastada pragunemine, delaminatsioon, pinnadefektid või elastsuse kaotus.

Seda kasutatakse vaskvardade, alumiiniumvardade, terastraadi, alumiinium-juhtterasest-armeeritud traadi, kaablijuhtme ja muude paljas-traaditoodete jaoks traaditehastes, kaablitehastes, sissetulevate-materjalide laborites ja kontrolliosakondades.

Materjali{0}}spetsiifilised väändevahemikud.Väändekinnitus katab vaskvarda Φ1–8 mm, alumiiniumvarda Φ1–12 mm ja terastraati Φ1–3 mm kiiruse seadistustega 10, 30 ja 60 p/min. Klambrit ja kiirust saab valida vastavalt traadi läbimõõdule, nii et keerdude arv saadakse ilma kontrollimatu haardelibisemiseta.

ZY-2002NR kombineeritud mähkimisvõimalus.Kombineeritud mudel mähib Φ1,25–6,0 mm alumiiniumtraadi, Φ0,1–3 mm terastraati ja Φ0,1–6,0 mm vasktraadi ümber Φ3–20 mm torude. Väände- ja mähkimisdeformatsiooni saab hinnata ühel masinal ilma kirjeid eraldi süsteemide vahel ülekandmata.

Sirge proovi seadistus enne pööramist.Parempoolne spindel tagab vähemalt 40 mm aksiaalse käigu ja proovi pikkus sisaldab umbes 60–70 mm kinnitusvaru. Õige esialgne joondamine vähendab lõualuu paindepinget ja hoiab nähtavad väändumise või mähkimisega seotud kahjustused, mitte viltune seadistus.

Funktsioonide ja tööriistade valik.ZY-2002 saab tarnida ainult väände jaoks, samas kui ZY-2002NR ühendab torsiooni ja mähkimise. Padruni sisetükke, haaratsi pindu, südamiku läbimõõtu, juhikuid ja kaitsekatteid saab sobitada traadi materjali ja läbimõõtude vahemikuga.

Kiirus, loendamine ja standardseadistus.Pöörlemiskiirust, suunda, keerdloendurit, automaatset seiskamisloogikat, mähkimisjärjestust ja testkirjeid saab konfigureerida standardite GB/T 4909.4, GB/T 4909.7, ISO 7800, ISO 7802 või ettevõtte kokkulepitud meetodi jaoks.

Pöörlemise ja loendamise kontrollimine.10, 30 ja 60 p/min seadistusi, pöördeloendurit, pöörlemissuunda ja automaatset seiskamisreaktsiooni kontrollitakse korduvate tsüklitega.

Padruni ja võlli joondamine.Padruni kontsentrilisust, haardeseisundit, spindli joondamist, parem{0}}võlli liikumist ja proovi keskjoont kontrollitakse, et vältida lõualuu enneaegseid purunemisi või telje kõrvalekaldumist.

Torn ja näidis{0}}käivitage kontroll.Enne vabastamist kontrollitakse tünni läbimõõtu, mähkimiskiirust, juhtasendit, kaitset ja näidise nähtavat teed. Iga masin läbib lõpliku funktsionaalse kontrolli.
